Bí mật của màu sắc dây điện: Cách xác định mục đích và chức năng của dây điện qua màu sắc

Trong xã hội hiện đại, điện đã trở thành một phần không thể thiếu trong cuộc sống của chúng ta. Từ các thiết bị điện khác nhau trong gia đình đến các thiết bị lớn trong sản xuất công nghiệp, dây điện đóng một vai trò quan trọng trong các hệ thống này. Tuy nhiên, đối với nhiều người, những sợi dây nhiều màu sắc lại là một điều bí ẩn. Dây có màu sắc khác nhau tượng trưng cho điều gì? Công dụng tương ứng của chúng trong hệ thống điện là gì? Bài viết này sẽ bật mí bí quyết về màu sắc dây điện để các bạn hiểu rõ hơn về chức năng, công dụng của dây điện, đồng thời góp phần đảm bảo an toàn cho cuộc sống của mình.



Trong hệ thống điện, các dây có màu sắc khác nhau thể hiện các chức năng khác nhau, giúp dễ dàng nhận biết và phân biệt trong quá trình lắp đặt và bảo trì. Dưới đây là một số màu dây phổ biến và ý nghĩa của chúng:
Đen và đỏ:Hai màu này thường được sử dụng cho dây có điện (L) hay còn gọi là dây pha. Dây dẫn điện là bộ phận mang điện của hệ thống điện, có nhiệm vụ truyền dòng điện từ nguồn điện đến các thiết bị tiêu thụ điện. Dù là trong mạch điện gia dụng hay mạch điện công nghiệp, dây điện mang điện là một bộ phận quan trọng.
Trắng và xám:Hai màu này thường được sử dụng cho dây trung tính (N). Dây trung tính là kênh cho dòng điện trở lại, đảm bảo đóng mạch. Trong mạch điện ba pha, dây trung tính cân bằng điện áp và đảm bảo hệ thống điện hoạt động ổn định.
Màu xanh lá cây và màu vàng:Hai màu này thường được sử dụng cho dây nối đất (E). Chức năng chính của dây nối đất là bảo vệ mạch điện và ngăn ngừa các tình huống nguy hiểm như điện giật. Khi mạch điện bị hỏng, dây nối đất có thể dẫn dòng điện xuống đất, từ đó bảo vệ sự an toàn của người và thiết bị.



Ngoài các màu dây phổ biến nêu trên, còn có các màu dây khác trong một số trường hợp ứng dụng cụ thể. Những màu sắc này giúp phân biệt rõ hơn các chức năng khác nhau và đảm bảo hệ thống điện vận hành an toàn và hiệu quả.
Màu xanh da trời:Trong mạch điện một chiều, dây màu xanh thường được sử dụng làmcực âm. Trong mạch điện xoay chiều, dây màu xanh đôi khi cũng được sử dụng làm dây trung tính. Do sự khác nhau giữa mạch DC và AC nên cách sử dụng dây màu xanh cũng khác nhau.
Màu nâu:Trong mạch điện xoay chiều, dây màu nâu thường được sử dụng làmdây sống, đặc biệt là ở Châu Âu và một số khu vực khác. Tiêu chuẩn sử dụng dây màu nâu khác nhau ở các quốc gia và khu vực khác nhau, vì vậy cần đặc biệt chú ý khi sử dụng.
Quả cam:Trong mạch nhiều dây, dây màu cam thường được sử dụng đểhệ thống dây điện trung gian. Ví dụ, trong mạch chuyển mạch hai chiều, dây màu cam có thể được sử dụng để nối đường dây giữa công tắc và đèn.
Tím và hồng:Những màu này đôi khi được dùng đểMục đích cụ thể, chẳng hạn như mạch điều khiển hoặc mạch chiếu sáng, để tránh nhầm lẫn với các dây khác. Dây màu tím và màu hồng giúp nhanh chóng xác định dây có chức năng cụ thể trong một số mạch phức tạp.

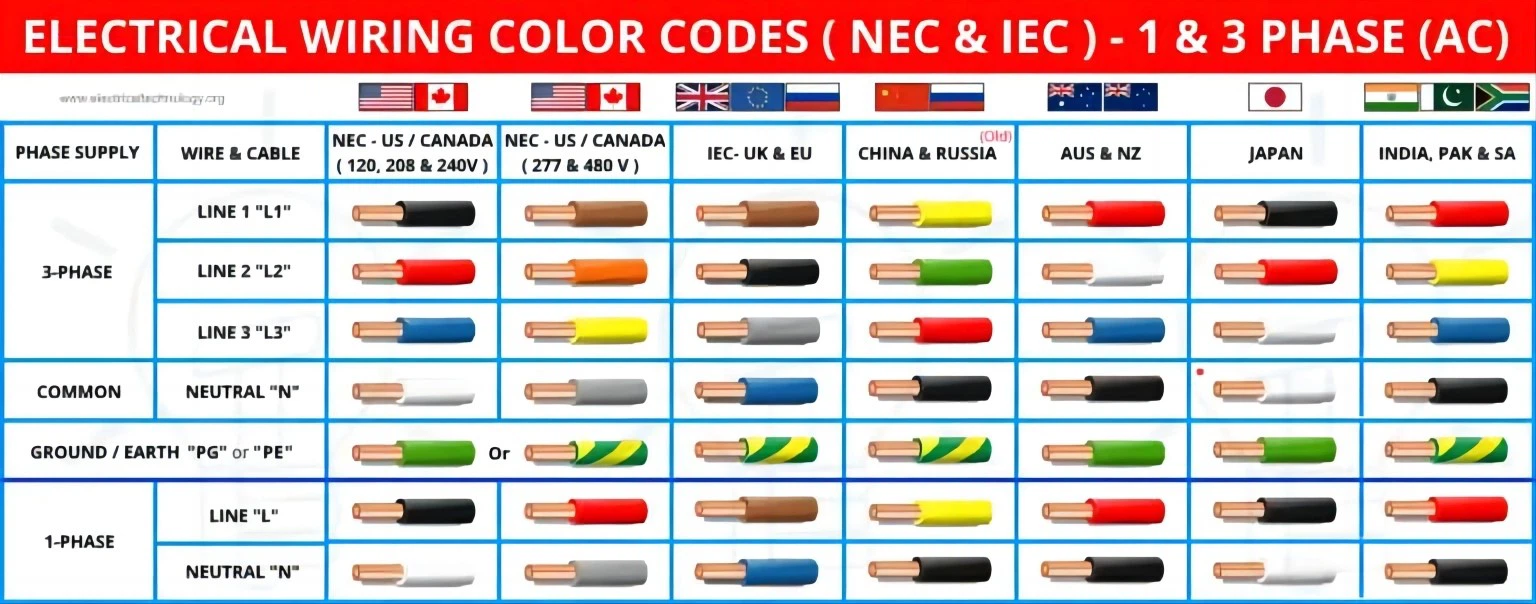

Tiêu chuẩn sử dụng màu dây có thể khác nhau ở các quốc gia và khu vực khác nhau. Dưới đây là tiêu chuẩn màu dây cho một số quốc gia và khu vực chính:
Hoa Kỳ:Theo Bộ luật Điện lực Quốc gia (NEC), màu đen, đỏ và xanh lam thường được sử dụng cho dây có điện, màu trắng cho dây trung tính và dây màu xanh lá cây hoặc trần cho dây nối đất.
Châu Âu:Ở châu Âu, màu nâu, đen và xám thường được sử dụng cho dây mang điện, màu xanh lam cho dây trung tính và dây hai màu xanh lá cây/vàng cho dây nối đất. Tiêu chuẩn này được quy định bởi Ủy ban kỹ thuật điện quốc tế (IEC).
Trung Quốc:Ở Trung Quốc, màu đỏ, vàng và xanh lục thường được sử dụng cho dây mang điện, màu xanh lam cho dây trung tính và dây hai màu vàng-xanh cho dây nối đất. Tiêu chuẩn này được quy định bởi Cục Tiêu chuẩn hóa Quốc gia.
Hiểu được tiêu chuẩn màu dây của các quốc gia và khu vực khác nhau là điều đặc biệt quan trọng đối với các kỹ sư điện và thợ điện. Trong các dự án kỹ thuật đa quốc gia, việc tuân theo các tiêu chuẩn màu dây địa phương có thể tránh được các tai nạn về an toàn và nối dây sai một cách hiệu quả.





Mặc dù màu sắc của dây có thể giúp chúng ta nhanh chóng xác định được mục đích của nó nhưng chúng ta vẫn cần phải hết sức cảnh giác khi vận hành thực tế. Dưới đây là một số lời khuyên an toàn:
Tham khảo sơ đồ mạch:Trước khi thực hiện bất kỳ thao tác điện nào, hãy đảm bảo tham khảo sơ đồ mạch liên quan để xác nhận chức năng cụ thể của từng dây. Sơ đồ mạch có thể cung cấp thông tin kết nối và bố trí mạch chi tiết, đây là cơ sở quan trọng để vận hành an toàn.
Sử dụng dụng cụ kiểm tra:Ngay cả khi màu sắc đúng, hãy sử dụng vôn kế hoặc đồng hồ vạn năng để kiểm tra để đảm bảo rằng nó đúng. Thông qua kiểm tra, bạn có thể xác định xem dây có được cấp điện hay không và kết nối mạch có chính xác hay không để tránh hoạt động sai.
Thao tác tắt nguồn:Trước khi thực hiện bất kỳ hoạt động điện nào, hãy đảm bảo ngắt kết nối nguồn điện để đảm bảo an toàn cho môi trường vận hành. Hoạt động tắt nguồn có thể tránh xảy ra tai nạn điện giật một cách hiệu quả và là bước cơ bản để vận hành an toàn.
Hoạt động chuyên nghiệp:Đối với các hệ thống điện phức tạp, nên nhờ thợ điện chuyên nghiệp vận hành để tránh những tai nạn mất an toàn do vận hành sai. Thợ điện chuyên nghiệp có kinh nghiệm và chuyên môn phong phú để đảm bảo sự an toàn và tin cậy trong hoạt động điện.







Với sự tiến bộ không ngừng của công nghệ, việc mã hóa màu sắc và nhận dạng dây cũng không ngừng phát triển và cải tiến. Trong tương lai, với sự phổ biến của lưới điện thông minh và nhà thông minh, mã màu của dây có thể tinh tế và thông minh hơn. Ví dụ, bằng cách gắn các thẻ điện tử vào dây dẫn, có thể tự động nhận dạng và quản lý dây dẫn, nâng cao mức độ thông minh của hệ thống điện.
Ngoài ra, với sự nâng cao nhận thức về môi trường, vật liệu và quy trình sản xuất dây điện trong tương lai cũng sẽ thân thiện với môi trường và bền vững hơn. Ví dụ, việc sử dụng vật liệu tái tạo và lớp phủ thân thiện với môi trường để sản xuất dây điện không chỉ có thể giảm ô nhiễm môi trường mà còn cải thiện độ an toàn và độ bền của dây điện.
Bằng cách hiểu cách phân loại màu dây và chức năng mà chúng thể hiện, chúng ta có thể thực hiện các hoạt động điện an toàn và hiệu quả hơn. Trong cuộc sống hàng ngày, những kiến ​​thức này không chỉ giúp chúng ta hiểu rõ hơn về nguyên lý làm việc của các thiết bị điện mà còn giúp chúng ta có những hướng dẫn hữu hiệu trong những tình huống khẩn cấp. Tôi hy vọng bài viết này có thể tiết lộ bí ẩn về màu sắc dây điện cho bạn và giúp bạn thoải mái hơn trong thế giới điện. Cho dù đó là lắp đặt và bảo trì mạch điện gia đình hay thiết kế và vận hành hệ thống điện công nghiệp, việc xác định chính xác màu dây là chìa khóa để đảm bảo an toàn và hiệu quả. Bằng cách nắm vững kiến ​​thức này, bạn không chỉ có thể cải thiện kỹ năng điện của mình mà còn có thể giúp đỡ và hướng dẫn những người xung quanh, đồng thời cùng nhau tạo ra một môi trường điện an toàn và đáng tin cậy.
