Dây nguồn Mỹ, phích cắm NEMA 5-20P, loại B, 3 cực, được chứng nhận UL
Phích cắm NEMA5-20P 3 chân UL của Mỹ, Dây nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo Tiêu chuẩn NEMA 5-20P CSA CAN/CSA-22.2 No.21-95.
Đánh giá:10A,13A,15A-125V
Loại phích cắm:B
Kết thúc mở:Roj hoặc thiết bị đầu cuối
Dây nguồn Mỹ, phích cắm NEMA 6-15P, loại B, 3 cực, được chứng nhận UL
Phích cắm NEMA 6-15P 3 chân UL của Mỹ, Dây nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 6-15P CSA CAN/CSA-22.2 No.21-95.
Đánh giá:10A,13A,15A-125V
Loại phích cắm:B
Kết thúc mở:Roj hoặc thiết bị đầu cuối

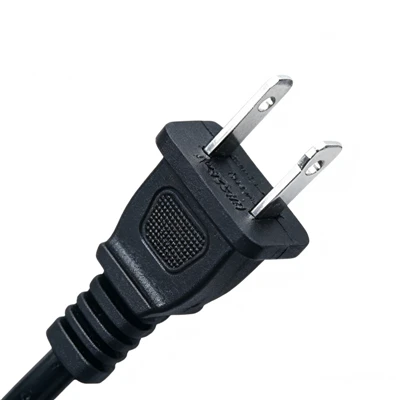

Dây nguồn của Mỹ, Đầu cắm NEMA 1-15P vào đầu nối IEC 60320 C7, Loại A, phích cắm 2 cực, được chứng nhận UL
Phích cắm UL 2 chân NEMA 1-15P của Mỹ với Đầu nối IEC 60320 C7, Dây nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 1-15P, IEC 60320 C7.
Đánh giá:2.5A-125V
Loại phích cắm:A
Loại kết nối:Đầu nối IEC 60320 C7
Dây nguồn của Mỹ, phích cắm Nema 5-15P với đầu nối IEC 60320 C13, loại B, phích cắm 3 cực, được chứng nhận UL
Phích cắm 3 chân UL của Mỹ NEMA 5-15P theo đầu nối IEC 60320 C13, Dây nguồn của Mỹ có danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 5-15P, IEC 60320 C13.
Đánh giá:10A-125V
Loại phích cắm:B
Loại kết nối:Đầu nối IEC 60320 C13
Dây nguồn của Mỹ, Đầu cắm NEMA 5-15P vào Đầu nối góc trái IEC 60320 C13, Loại B, phích cắm 3 cực, được chứng nhận UL
Phích cắm 3 chân UL của Mỹ NEMA5-15P với Đầu nối góc trái IEC 60320 C13, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 5-15P, IEC 60320 C13.
Đánh giá:10A-125V
Loại phích cắm:B
Loại kết nối:Đầu nối góc trái IEC 60320 C13
Dây nguồn của Mỹ, Đầu cắm NEMA 5-15P theo tiêu chuẩn IEC 60320 C13, Loại B, phích cắm 3 cực, được chứng nhận UL
Phích cắm 3 chân UL của Mỹ NEMA 5-15P với Đầu nối góc phải IEC 60320 C13, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 5-15P, IEC 60320 C13.
Đánh giá:10A-125V
Loại phích cắm:B
Loại kết nối:Đầu nối góc phải IEC 60320 C13
Dây nguồn của Mỹ, Đầu nối NEMA 5-15P vào đầu nối máy tính xách tay IEC 60320 C5, Loại B, phích cắm 3 cực, được chứng nhận UL
Phích cắm 3 chân UL của Mỹ NEMA 5-15P với Đầu nối máy tính xách tay IEC 60320 C5, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 5-15P, IEC 60320 C5.
Đánh giá:10A-125V
Loại phích cắm:B
Loại kết nối:Đầu nối máy tính xách tay IEC 60320 C5
Dây nguồn của Mỹ, phích cắm Nema 5-15P với đầu nối IEC 60320 C15, loại B, phích cắm 3 cực, được chứng nhận UL
Phích cắm 3 chân UL của Mỹ NEMA 5-15P với Đầu nối IEC 60320 C15, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 5-15P, IEC 60320 C15.
Đánh giá:15A-125V
Loại phích cắm:B
Loại kết nối:Đầu nối IEC 60320 C15
Dây nguồn của Mỹ, phích cắm NEMA 5-15P với đầu nối IEC 60320 C19, loại B, phích cắm 3 cực, được chứng nhận UL
Chân cắm UL3 của Mỹ NEMA 5-15P cắm vào Đầu nối IEC 60320 C19, Dây nguồn của Mỹ có Danh sách được chứng nhận UL.
Được xây dựng theo tiêu chuẩn NEMA 5-15P, IEC 60320 C19.
Đánh giá:16A-125V
Loại phích cắm:B
Loại kết nối:Đầu nối IEC 60320 C19
Dây nguồn của Mỹ, phích cắm đầu nối góc IEC 60320 C19, loại C19,3 cực, được chứng nhận UL,VDE,TUV
Phích cắm đầu nối góc IEC 60320 C19 3 chân UL,VDE,TUV của Mỹ, Dây nguồn của Mỹ có danh sách được chứng nhận UL,VDE,TUV.
Được xây dựng theo tiêu chuẩn IEC 60320 C19.
Đánh giá:16A-125V
Loại phích cắm:C19
Kết thúc mở:Roj hoặc thiết bị đầu cuối
Dây nguồn của Mỹ, phích cắm đầu nối góc IEC 60320 C20, loại C20,3 cực, được chứng nhận UL, VDE, TUV, SAA, KC, PSE
Phích cắm đầu nối góc IEC 60320 C20 của Mỹ UL, VDE, TUV, SAA, KC, PSE, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL, VDE, TUV, SAA, KC, PSE.
Được xây dựng theo tiêu chuẩn IEC 60320 C20.
Đánh giá:16A-125V
Loại phích cắm:C20
Kết thúc mở:Roj hoặc thiết bị đầu cuối
Dây nguồn của Mỹ, phích cắm đầu nối IEC 60320 C14, loại C14, 3 cực, UL,VDE, TUV, SAA, KC, PSE được chứng nhận
Phích cắm kết nối IEC 60320 C14 của Mỹ UL, VDE, TUV, SAA, KC, PSE, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL, VDE, TUV, SAA, KC, PSE.
Được xây dựng theo tiêu chuẩn IEC 60320 C14.
Đánh giá:10A-125V
Loại phích cắm:C14
Kết thúc mở:Roj hoặc thiết bị đầu cuối
Dây nguồn của Mỹ, Đầu nối IEC 60320 C13 Cắm vào Đầu nối IEC 60320 C14, Loại C13, Đầu cắm 3 cực, Chứng nhận UL, VDE, TUV, SAA, KC, PSE
American UL, VDE, TUV, SAA, KC, PSE 3 chân Đầu nối IEC 60320 C13 của Mỹ cắm vào Đầu nối IEC60320 C14, Dây cấp nguồn của Mỹ có Danh sách được chứng nhận UL, VDE, TUV, SAA, KC, PSE.
Được xây dựng theo tiêu chuẩn IEC 60320C13, IEC 60320 C14.
Đánh giá:10A-125V
Loại phích cắm:C13
Loại kết nối:Đầu nối IEC 60320 C14
Đầu nối dây nguồn IEC 60320 C19 đến C20
IEC 60320 C19, IEC 60320 C20 với chứng nhận EuropeVDE, American UL, Korea KC, Australia SAA, Japan PSE.
Được xây dựng theo tiêu chuẩn IEC 60320C19, IEC 60320 C20.
Đánh giá:16A-125V/250V
Loại phích cắm:Đầu nối IEC 60320 C20
Loại kết nối:Đầu nối IEC 60320 C19
Đầu nối dây nguồn IEC 60320 C13 đến C20
IEC 60320 C13, IEC 60320 C20 với chứng nhận Châu Âu VDE, UL của Mỹ, KC Hàn Quốc, SAA Úc, PSE Nhật Bản.
Được xây dựng theo tiêu chuẩn IEC 60320 C13, IEC 60320 C20.
Đánh giá:10A/16A-125V/250V
Loại phích cắm:Đầu nối IEC 60320 C20
Loại kết nối:Đầu nối IEC 60320 C13
Đầu nối dây nguồn IEC 60320 C15 đến C20
IEC 60320 C15, IEC 60320 C20 với chứng nhận Châu Âu VDE, UL của Mỹ, KC Hàn Quốc, SAA Úc, PSE Nhật Bản.
Được xây dựng theo tiêu chuẩn IEC 60320C15, IEC 60320 C20.
Đánh giá:10A/16A-125V/250V
Loại phích cắm:Đầu nối IEC 60320 C20
Loại kết nối:Đầu nối IEC 60320 C15
Dây nguồn được liệt kê bởi UL là gì?
Dây nguồn được chứng nhận UL là dây nguồn đã được Underwriters Laboratories (UL) kiểm tra và chứng nhận nghiêm ngặt. Là một-tổ chức khoa học an toàn độc lập nổi tiếng thế giới, UL sẽ kiểm tra hiệu suất điện, hiệu suất cách điện, độ bền cơ học và các khía cạnh khác của dây nguồn. Về hiệu suất điện, cần đảm bảo dây nguồn có thể hoạt động ổn định ở dòng điện định mức mà không bị quá nhiệt; hiệu suất cách nhiệt có liên quan đến sự an toàn của người sử dụng và cần đảm bảo dòng điện không bị rò rỉ ra ngoài và gây nguy cơ bị điện giật; Độ bền cơ học đảm bảo dây nguồn sẽ không dễ dàng bị hư hỏng trong quá trình sử dụng bình thường và có thể bị kéo bởi lực bên ngoài. Chỉ những dây nguồn đã vượt qua hàng loạt bài kiểm tra nghiêm ngặt của UL mới có thể đạt được nhãn hiệu chứng nhận UL. Dấu hiệu này có nghĩa là dây nguồn đáp ứng các tiêu chuẩn chất lượng và an toàn nghiêm ngặt của UL, đồng thời mang lại khả năng truyền tải điện an toàn và đáng tin cậy cho các thiết bị điện khác nhau trong quá trình sử dụng. Cho dù đó là thiết bị gia dụng, thương mại hay công nghiệp, việc sử dụng dây nguồn được chứng nhận UL có thể giảm thiểu khả năng xảy ra tai nạn điện một cách hiệu quả và giúp người dùng yên tâm sử dụng.
Loại dây nguồn nào được sử dụng ở Hoa Kỳ?
Các loại dây nguồn chính được sử dụng ở Hoa Kỳ như sau:
NEMA 1-15 và NEMA 5-15
Kịch bản ứng dụng:Loại phổ biến nhất, được sử dụng cho hầu hết các thiết bị gia dụng và thiết bị điện tử thông dụng như đèn, tivi, máy tính, v.v.
Ngoại hình và thông số kỹ thuật:NEMA 1{1}}15 là phích cắm hai{2}}chân không có chân nối đất, phù hợp với các thiết bị-cách điện kép không cần nối đất. NEMA 5-15 là phích cắm ba chân có chân nối đất, giúp bảo vệ an toàn bổ sung nhằm ngăn ngừa tai nạn điện giật khi rò rỉ thiết bị điện. Cả hai phích cắm thường được định mức cho 15A và 120V.
NEMA 5-20
Kịch bản ứng dụng:Thường được sử dụng cho một số thiết bị có công suất-cao hơn, chẳng hạn như máy điều hòa không khí nhỏ, máy sưởi điện, v.v.
Ngoại hình và thông số kỹ thuật:Đây cũng là phích cắm ba{0}}chân có cùng chân nối đất như NEMA 5-15 nhưng có định mức điện áp là 20A và 120V. Hình dạng của nó tương tự như NEMA 5-15, nhưng có thêm một chốt ngang để chịu tải dòng điện cao hơn.
NEMA 6-15 và NEMA 6-20
Kịch bản ứng dụng:Thích hợp cho một số thiết bị điện yêu cầu điện áp 240V như máy sấy quần áo, một số dụng cụ điện, v.v.
Ngoại hình và thông số kỹ thuật:Cả hai phích cắm đều có ba chân cắm và không có chân nối đất vì thiết bị 240V thường sử dụng cách điện kép hoặc các phương pháp nối đất khác. Dòng điện định mức của NEMA 6-15 là 15A và dòng điện định mức của NEMA 6-20 là 20A và điện áp của chúng đều là 240V.
NEMA L5-20
Kịch bản ứng dụng:Chủ yếu được sử dụng cho một số thiết bị điện đặc biệt, chẳng hạn như máy hàn, dụng cụ điện lớn, v.v., yêu cầu bảo vệ nối đất dòng điện cao và đáng tin cậy.
Ngoại hình và thông số kỹ thuật:Đây là phích cắm bốn chân có nối đất, dòng điện định mức 20A và điện áp 120/240V. Hình dạng của nó khác với các phích cắm khác, với một chân tiếp đất tròn và ba chân nguồn hình chữ nhật để đảm bảo kết nối an toàn trong các tình huống dòng điện cao.
NEMA 10-30 và NEMA 14-30
Kịch bản ứng dụng:Thường được sử dụng trong một số thiết bị điện lớn như bếp điện, lò nướng, v.v.
Ngoại hình và thông số kỹ thuật:NEMA 10{1}}30 là phích cắm ba{8}}chân có dòng điện định mức 30A và điện áp 120/240V. Nó không có chân nối đất riêng mà được nối đất qua lớp vỏ kim loại của thiết bị. NEMA 14-30 là phích cắm bốn chân có chân nối đất, cũng có dòng điện định mức 30A và điện áp 120/240V, giúp bảo vệ nối đất an toàn hơn.
Cáp nguồn tiêu chuẩn ở Mỹ là gì?
Dây nguồn tiêu chuẩn ở Hoa Kỳ chủ yếu tuân theo các tiêu chuẩn do Hiệp hội các nhà sản xuất điện quốc gia (NEMA) đặt ra. Sau đây là những cái phổ biến:
NEMA 1-15 và NEMA 5-15
Loại phích cắm:NEMA 1-15 là phích cắm hai{2}}không{4}}nối đất và NEMA 5-15 là phích cắm ba chân nối đất.
Thông số định mức:Cả hai đều được đánh giá cho 125V và 15A.
Kịch bản ứng dụng:Thích hợp cho hầu hết các thiết bị gia dụng và thiết bị điện tử thông thường như đèn, TV và máy tính.
NEMA 5-20
Loại phích cắm:Phích cắm nối đất ba chân có một chân cắm ngang bổ sung.
Thông số định mức:Điện áp định mức 125V, dòng điện định mức 20A.
Kịch bản ứng dụng:Thường được sử dụng cho các thiết bị có công suất cao-như máy điều hòa không khí nhỏ và máy sưởi điện.
NEMA 6-15 và NEMA 6-20
Loại phích cắm:Cả hai đều là phích cắm ba{0}}chân không{1}}nối đất.
Thông số định mức:NEMA 6 - 15 dòng điện định mức 15A, dòng điện định mức NEMA 6 - 20 20A, cả hai đều có điện áp định mức 250V.
Kịch bản ứng dụng:Thích hợp cho các thiết bị cần điện áp 240V, chẳng hạn như máy sấy và một số dụng cụ điện.
NEMA 10 - 30 và NEMA 14 - 30
Loại phích cắm:NEMA 10 - 30 là phích cắm ba{1}}chân không có chân nối đất riêng; NEMA 14 - 30 là phích cắm bốn-chân có chân nối đất.
Thông số định mức:Điện áp định mức 125/250V, dòng điện định mức 30A.
Kịch bản ứng dụng:Thường được sử dụng trong các thiết bị điện lớn như bếp điện, lò nướng.
Tiêu chuẩn UL 817 cho bộ dây và dây nguồn là gì?
UL 817 là tiêu chuẩn do Underwriters Laboratories (UL) phát triển cho bộ dây và dây nguồn, chủ yếu bao gồm các khía cạnh sau:
Phạm vi
Áp dụng cho bộ dây và dây nguồn được kết nối với thiết bị hoặc dụng cụ điện, bao gồm dây mềm, phích cắm, ổ cắm, đầu nối và sự kết hợp của chúng.
Yêu cầu chung
Vật liệu:Các thành phần khác nhau của bộ dây và dây nguồn, chẳng hạn như dây dẫn, vật liệu cách điện, vỏ bọc, v.v., phải có các đặc tính điện, cơ và hóa học tốt để đảm bảo an toàn và độ tin cậy trong sử dụng bình thường và các điều kiện môi trường dự kiến. Ví dụ, vật liệu cách nhiệt phải có đủ độ bền cách điện và khả năng chịu nhiệt để tránh rò rỉ điện và đoản mạch.
Kết cấu:Cấu trúc của dây phải đáp ứng một số thông số kỹ thuật nhất định, bao gồm phương pháp xoắn của dây dẫn, độ dày của lớp cách điện, tính nguyên vẹn của vỏ bọc, v.v. Ví dụ: dây dẫn nhiều sợi -được xoắn chặt chẽ và đồng đều để đảm bảo độ dẫn điện tốt và độ bền cơ học.
Yêu cầu về điện
Điện trở cách điện:Bộ dây và dây nguồn phải có điện trở cách điện đủ cao để tránh rò rỉ dòng điện. Thông thường, điện trở cách điện không được thấp hơn giá trị quy định ở một điện áp nhất định.
Độ bền điện môi:Có thể chịu được thử nghiệm điện áp AC hoặc DC được chỉ định mà không bị hỏng hoặc phóng điện. Điều này đảm bảo rằng dây có hiệu suất cách điện tốt trong điều kiện điện áp hoạt động bình thường và các điều kiện quá điện áp có thể xảy ra.
Nối đất liên tục:Đối với bộ dây và dây nguồn có dây dẫn nối đất, dây dẫn nối đất phải có điện trở thấp để đảm bảo dòng điện có thể đưa vào đất an toàn khi thiết bị điện gặp sự cố, bảo vệ người sử dụng khỏi nguy cơ bị điện giật.
Yêu cầu cơ khí
Độ bền kéo:Bộ dây và dây nguồn phải có khả năng chịu được một lực kéo nhất định mà không bị đứt hoặc hư hỏng. Điều này đảm bảo rằng trong quá trình sử dụng bình thường, chẳng hạn như cắm, rút phích cắm và di chuyển các thiết bị điện, dây dẫn sẽ không bị đứt dây dẫn bên trong hoặc hư hỏng lớp cách điện do bị căng.
Kiểm tra uốn:Cần tiến hành thử nghiệm bằng cách mô phỏng các điều kiện uốn trong sử dụng thực tế để xác minh rằng dây vẫn có thể duy trì các đặc tính điện và cơ sau nhiều lần uốn. Ví dụ, đối với những dây nguồn thường xuyên phải uốn cong, chẳng hạn như dây nguồn của máy hút bụi, việc kiểm tra độ uốn là đặc biệt quan trọng.
Chống mài mòn:Vỏ ngoài của dây phải có khả năng chống mài mòn nhất định để tránh hư hỏng lớp cách điện do ma sát với các vật thể khác trong sử dụng hàng ngày.
Yêu cầu về nhiệt độ
Khả năng chịu nhiệt:Vật liệu của bộ dây và dây nguồn phải có khả năng chịu nhiệt tốt và có thể sử dụng trong thời gian dài ở nhiệt độ hoạt động tối đa được chỉ định mà không làm giảm hiệu suất. Ví dụ, đối với một số dây nguồn gần bộ phận làm nóng, cần có mức chịu nhiệt cao hơn.
Kiểm tra chu kỳ nhiệt độ:Bằng cách tiến hành kiểm tra chu trình trong các điều kiện nhiệt độ khác nhau, độ ổn định hiệu suất của bộ dây và dây nguồn trong môi trường -thay đổi nhiệt độ sẽ được kiểm tra. Điều này đặc biệt quan trọng đối với các thiết bị điện ở các mùa khác nhau hoặc các môi trường sử dụng khác nhau.
Đánh dấu và nhận dạng
Các thông tin liên quan như điện áp định mức, dòng điện định mức, thông số kỹ thuật dây, nhãn hiệu chứng nhận UL, v.v. phải được đánh dấu rõ ràng trên bộ dây và dây nguồn. Những dấu hiệu này giúp người dùng lựa chọn và sử dụng sản phẩm một cách chính xác, đồng thời đảm bảo rằng các đặc tính và yêu cầu của sản phẩm có thể được xác định chính xác trong quá trình lắp đặt, bảo trì và sửa chữa.
